三維模型輕量化
在數字孿生場景應用中,模型大小一直是影響使用的關鍵因素,常見的輕量化手段有:
1,消除模型中不必要的因素,看不見的地方都可以刪掉。刪除不必要的幾何體從而減少模型的大小,同時還不影響模型整體效果。
2,三維模型進行切分,按功能區等進行分類,分步驟加載場景。
3,優化網格模型減少模型大小和離散化。減少模型之間重疊的面。
4,通過減少模型頂點數進行輕量化。
5,優化紋理貼圖從而減小文件大小。
6,精簡化動畫,只保留需要動的物體,對不動的物體進行合并處理。
谷歌推出的draco壓縮算法極大程度上減少了模型大小。Gltf/glb模型上可以使用draco算法對模型的頂點位置,法線,顏色,紋理坐標等內容進行壓縮。從而提高在網絡上傳輸3D內容的效率和速度。KHR_draco_mesh_compression是draco算法中常見的壓縮方式,在使用darco算法的時候要考慮畫質問題,使用draco算法之后的模型可能是會出現畫質的損失。同一個模型導出的glb和gltf大小不一,glb格式要比gltf小。
除了draco算法,在模型處理的時候就可以使用軟件自帶的相關修改器對模型進行初次輕量化,比如3dsmax中的專業優化命令,先統計模型的頂點數,通過減少模型的頂點數,從而達到模型輕量化的目的。與之相近的還有一個優化修改器,通過參數面板的“面閾值”來控制模型的面數,設置的參數越高,模型的面數越少,反之,模型面數越多。使用命令進行減面的前提應該是保證模型的精度不受影響。Blender中也有類似的修改器----精簡修改器(Decimate)提供了三種優化的方法,塌陷、反細分、平面。塌陷最為常見,通過控制比率從而達到模型的減面優化,在使用塌陷之前,先要對模型進行合并頂點處理,使模型的頂點都相連接。反細分用于使用細分命令過頭的模型,通過反細分減少細分的次數。平面則是通過面與面的角度來控制面數的多少,角度越高,面數相應越少。兩個接觸的物體可以使用布爾運算對中間重合的地方進行刪除,從而減少模型大小。
除了三維軟件自帶的輕量化工具,meshlab等軟件也提供了輕量化服務。Meshlab主要的功能是通過三維點云信息生成三維模型,支持導出obj等三維格式。處理完點云模型,可以對該模型進行減面,優化精簡。

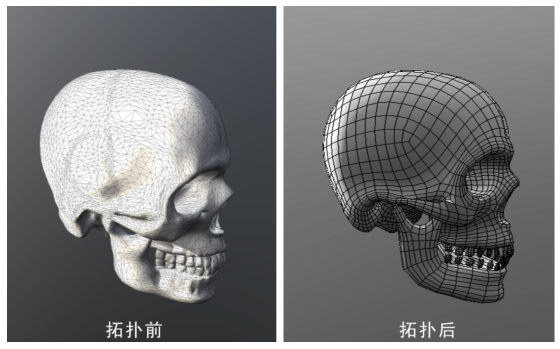

對于像zbrush等工具生成的模型。模型減面計算量大,直接進行減面的話容易造成電腦卡死。這時候就可以使用拓撲工具,在模型原有基礎上重新處理模型。常見的插件如Quad Remesher,可以手動進行描繪也可以點擊直接生成拓撲模型。拓撲完的模型會生成一個,原有的模型uv無法繼承。需要重新拆uv處理。
除了拓撲這種直接調整模型之外,還可以使用sp。八猴等進行高模烘低模的方式達到輕量化的效果。高模可以用sp或者blender進行雕刻,最后會生成一張法線貼圖,將高模的細節烘焙到低模上。
關于模型輕量化處理的方法很多,根據不同需求進行不同的操作,合理使用輕量化工具,有利于數字孿生模型進一步提升。
