1.資料的整理與解讀

高精度的工業設備建模需要向客戶要求齊全的建模資料，包括但不限于齊全的CAD文件（整體CAD，部位CAD，內部布置CAD）,設備照片，內部零件樣式圖片等。設備照片采集時應從整體到局部再到細節按順序采集，爭取做到每個需要精確繪制的部位都能拍到，且拍的清晰。對于那些拍距離拍攝地點遠的地方應交換多個方位進行拍攝；同時對于拍攝不清晰與無法進行拍攝的部位需要求客戶提供更精準的相關資料以完成后續繪制。客戶提供的CAD資料需進行預處理，同時確認是否有缺失的部位CAD圖紙 。對于無法拍攝照片的設備需客戶提供設備的相關資料，最好能提供同型號設備的照片資料。

2.模型繪制

模型繪制時需先導入繪制部位CAD資料，因?yàn)橄嚓P(guān)CAD圖紙多已經按照相關比例進行過縮放，注意需按CAD上的尺寸調整導入CAD的比例。因?yàn)楣I(yè)設備建模精確度需求較高，調整CAD時要與實際尺寸盡可能相同。導入CAD后按CAD尺寸進行起模，先按照尺寸進行設備大體結構的構建，然后使用需仔細對照各種繪圖資料對構建的大體模型進行擠出，附加，布爾等各種MAX操作對模型進行增補或修改來完成模型細節的構建。同時進行高精度工業建模的時，甲方可能會有一部分使用其他軟件構建的設備模型，可以向甲方索要改部分模型文件，對模型進行一部分修改與減免即可導入整體模型內進行使用，可以節省很多時間，同時甲方提供的零件等模型更符合甲方的標準，可以保證模型的準確性。

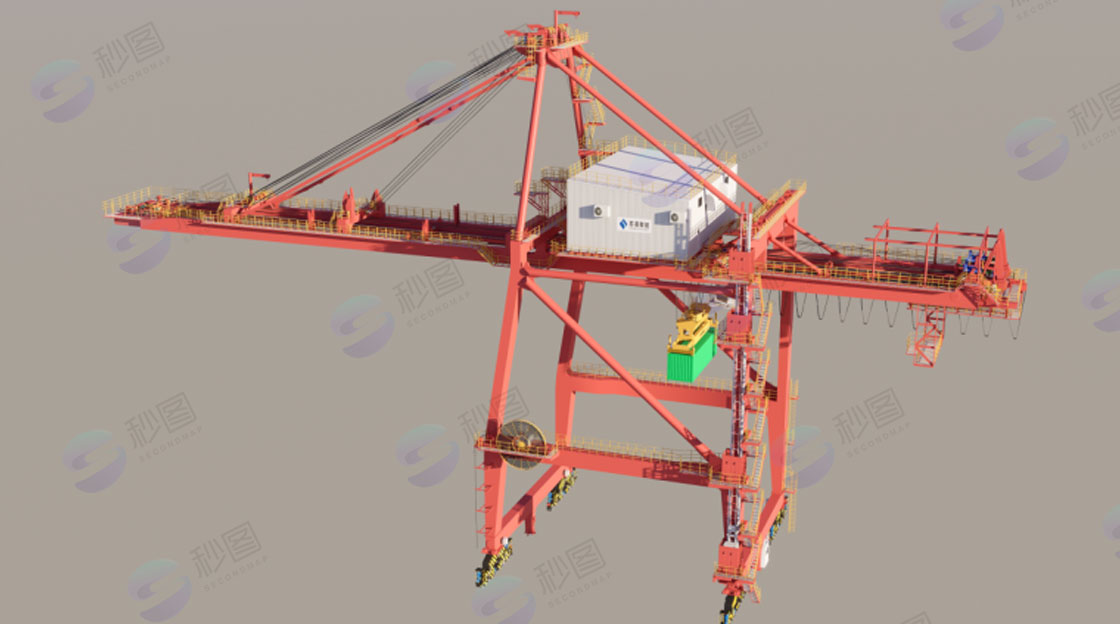

在進行高精度模型建模時確認模型的重要程度，分清主次關系是十分重要的。對于一個大型設備來說并不是所有部位都需要構建的特別精確，有些大體結構只需構筑的跟實景一樣，一些小的細節并不需要跟實物一模一樣。相對的對于一些甲方要求精確建模的就需要構建的非常準確了，特別是一些要制作拆解動畫的結構，如蘇港項目的行走機構，起升機構，牽引機構等。這種需拆解的機構就需要按照模型CAD，參照甲方的標準，對照實物進行盡可能的還原構建了，對于其中大到主體結構，小到螺絲釘穿孔的孔洞都需要實際構建出來。分清了模型構建的主次后可以大量節約建模的時間。節省了在不需拆解的部分模型上耗費的時間后，可以把更多的時間放在需拆解的模型上，提高模型的精度，減少模型的錯誤，從而減少返修的時間，跟快速的完成項目。

3.模型確認與修改

進行高精度模型構建時需遵照甲方的要求，定期或定量對模型的進度進行匯報。例如蘇港項目需在完成一個大的結構時即需要將模型發給交接人進行確認，根據不同情況與結構大小，精細程度等各種因素，甲方將對模型進行細致的檢查，檢查后甲方將會將找到的問題反饋給繪圖人員，繪圖人員需照甲方的要求對模型進行進一步的修改，在修改時若遇到看不懂或無法理解的模型結構問題，需盡量與甲方溝通，快速而準確的完成修改。修改完成后再提交給甲方進行確認，因模型精度要求甲方可能一次并不能找出所有問題，故可能會有二次或三次返修，根據模型精度要求不同，返修次數也會不同。當完成了甲方提出的所有修改意見后，經過甲方確認后該結構模型就算完成了。最后所有機構模型確認好之后根據CAD對所有結構進行拼裝組合后，統一發給甲方進行確認，確認完成后就算完成了整個項目了。
